古いフォトフレーム
だいぶ前に買ったデジタルフォトフレームが出てきました。
ハードオフで新品未使用 ￥540-
当時、同価格で投げ売りされていた ソフトバンクやドコモの製品は、時刻とカレンダーが同時に表示できない物ばかりでした。
でも、この製品は フォトフレーム・時刻・カレンダー が同時に見られます。
グリーンハウス ガウディ
GHV-DF7DW
音楽や動画の再生も出来ます。
まだ使えるのか 動作を確認したところ、ボタンの一つが接触不良を起こしていました。
左が正常品、右は取り外した故障品。
接触不良は 見た目ではわかりませんよね・・・。
部品交換した後、故障品を分解しました。
まぁ大体の原因は 接触部分の酸化被膜ですよね。
怪しい部分を研磨して 正常に導通することを確認しました。
修理したスイッチはストックしておきます。
電源を落としても日時が失われないよう、基板上にはリチウム電池が半田付けされていましたが、電圧はゼロ・・・。
この製品の設計思想は「コストダウン」と「使い捨て」です。
ここ二十年ほど、ノートPCの修理でCMOSのバックアップ電池をたくさん見てきました。
小さいニッカド電池が数珠繋ぎになったものもあれば、
大容量キャパシタを搭載したもの、
簡単に交換できるようにホルダーに収まっているもの、
コストダウンのため写真のような半田付けと、
いろいろありました。
「手を加えれば ずっと使える」が MADE IN JAPAN の強みであり、SDGs であり、エコです。
ジャンク品をあさり 分解して 設計した人間の脳ミソを知る。
他人の振り見て 我が振りを直します。
カレンダーは まだ数十年先まで対応できるようです。
誰でも簡単に電池が交換出来て、ずっと使えるようにしておきました。
ＰＬＣ通信ケーブルと信号線(その２)
SIEMENS社の製品に「ＬＯＧＯ！」というのが
ありました。
「超マイクロプログラムコントローラー」
だそうです。
オムロンからも同様の製品が出ていました。
今は どちらも絶版になっています。
写真は その通信ケーブルの中身です。
（クリックで拡大）
構成は MAX3221 , SFH6156 , 74VHC14FT 。
RS232C と TTL のレベル変換、電気的絶縁、そして
信号波形の安定化をしています。
アマゾンで購入したＵＳＢからシリアルに変換するモジュールと
以前摘出したICを基板に組み、小さくまとめました。
変換モジュールの端子は TXD と RXD しか取り出されてなかった
ので、RTS と CTS は基板上の足から直接取っています。
（クリックで拡大）
ＬＯＧＯ！ に必要なのは TXD , RXD , GND , RTS です。
純正の通信ケーブルでは、RS232Cのコネクタ内部で RTS と
DTR が結線（ショート）してありました。
RTS は必要でしたが、DTR は無くても通信できました。
キーエンスのＫＶ二桁シリーズにも使えるようにしてあります。
TXD , RXD , GND , CTS の４本で通信できました。
（KV BUILDER 4.70 に限る）
以前の記事でいけるかも？と思った通り、高価な純正ケーブルで
はなく「コネクタに６極４芯直結、抵抗無し」でＯＫでした。
（誤接続防止のため、６ピンコネクタに６本配線してますが
基板上の配線は真ん中の４本です。）
市販の通信ケーブルです。
どれも上記の古い制御機器とは通信できません。
不良品ではなく、信号線が足りないんです。
でも「不良品つかまされた」という口コミがチラホラ見られます。
（クリックで拡大）
これらのケーブルも、秋月電子のPICライターでは使えます。
信号線が TXD RXD だけだからです。
（ＵＡＲＴって言うらしい。）
最近のデジタル機器は この二本で通信できることがほとんどで、それ用の小さな変換基板が数百円で売られています。
写真のライターも、コネクターとレベルコンバータを削除して変換基板に置き換えてあります。
（クリックで拡大）
＜まとめ＞
おじさん、物持ち良いね。
ハードオフ工具館 (2026/07/09 購入)

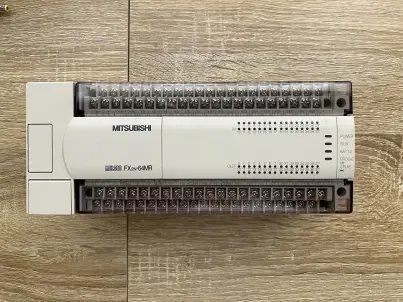

東松山のハードオフ工具館に三菱のシーケンサが
ありました。
価格は ￥１，６５０ ―
購入の決め手は、状態がとても綺麗だったから。
電源を入れると、バッテリ エラーとプログラム エラーが
出ていました。
・BATT.V（点灯）：バッテリー電圧低下
・PROG.E（点滅）：プログラムエラー
（PCを接続して確認 → E 6402：パラメータ エラー）
CPUエラーでは無くてラッキーでした。
（点滅しているランプを 点灯したタイミングで撮るのに
手こずりました・・・）

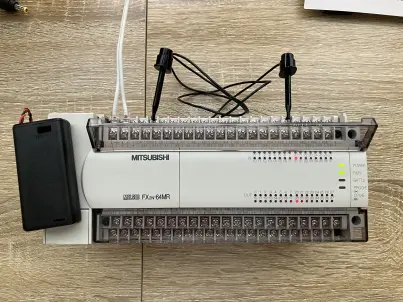

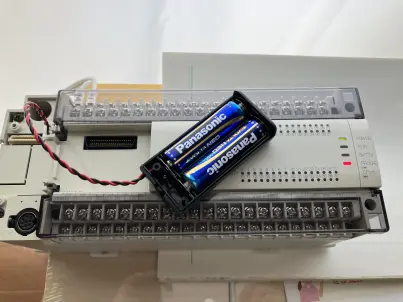

バックアップ電池は 3.6 V ですが、単三2本（3.0 V）でも
問題無く動作するのは 過去に経験済みです。
リチウム電池に付いていたコネクタは 在庫しているので
同じように組み立てました。
無事、バッテリ エラーは解消されました。→
バックアップ電池が切れると プログラム・パラメータ等が損なわれてエラーが出ます。
何らかのプログラムを入れると、PROGエラーは解消します。
X00 → Y00
X01 → Y01
～
X37 → Y37
となるようにプログラムして、すべての入出力が動作することを確認しました。
リレー出力タイプなので 接点の消耗具合が気になりますが、分解修理も可能なので 無問題です。
FX2N-64MRは 2012年9月末で生産終了、メーカーでの修理も2019年9月末で対応終了しました。
昨年 突発の修理対応をした設備は、これと同じシーケンサーで制御していました。
まだまだ現役で使っている現場は多いと思います。
同等品バッテリーの取寄せに数日掛かります。単三２本での復旧は数十分。
バッテリーの到着まで仮で運用すれば、ライン停止は最小限に抑えられます。
＜まとめ＞
また 在庫が増えた・・・。
VSCodeでPHPファイルのHTMLタグ補完
管理（歯車アイコン） ＞ 設定 ＞ 画面右上のアイコン群の一番左「設定（JSON）を開く」より
「"emmet.includeLanguages": {"php": "html"}」を追加
→ php編集中にhtmlの補完機能が使えるようになる
「"php.validate.enable": false」追加
→ PHPの構文チェック機能は使わず、エラー通知だけ消す
最終行以外の行末に「,（コンマ）」を忘れずに！
現状は こんな感じ
{
"files.autoSave": "onFocusChange",
"emmet.variables": {
"lang": "jp"
},
"workbench.startupEditor": "none",
"editor.formatOnSave": true,
"workbench.colorTheme": "Light Modern",
"editor.tabSize": 1,
"editor.minimap.enabled": false,
"update.showReleaseNotes": false,
"security.workspace.trust.untrustedFiles": "open",
"emmet.includeLanguages": {
"php": "html"
},
"php.validate.enable": false
}
理想の彼女
古くからネット上で見るネタ画像です。
これ、男から見ても理想の彼女ね。
だから、お互いさま！
１）お金が出てくる
２）グチをこぼさない
３）時間を忘れない
４）暴言吐かない
５）休日 買い物の足にしない
６）さわってもイヤな顔しない
「あたし、ＡＩと結婚する～！」
「私、毎日ＡＩと会話してる。旦那じゃなく・・・」
こんな話を耳にしたので、いたたまれなくなって書きました。
新紙幣発行
令和6年7月3日、新しい紙幣が発行となりました。
一万円札の肖像画は実に40年ぶりの交代です。
←2020年の元旦に送付した年賀状です。
今回の事をネタにしていました。
～令和元年12月考案、令和2年元日発布～
スプリアス発射及び不要発射の強度確認届出書
2024年5月11日頃、日本でもオーロラが見れるかも という事象がありました。
Ｅスポなのか
6月に入ってから５０ＭＨｚ帯で北海道の局が強く入感しています。
ハンディー機を持ち出そうと思い立ちましたが 旧スプリアス規格機なので、知らない人から「あらぬそしり」を受けないよう再確認をしました。
令和３年秋頃の話、アマチュア無線局の免許状更新で提出した書類です。
複数枚に渡るのが嫌だったため、なんとか一枚に収めました。これで申請が通りました。
５０ＭＨｚのハンディー機は貴重なので、IC-T90が延命できて良かったです。IC-208と共に令和９年(２０２７年)１月まで免許されました。
↓原形を保つ努力をしましたが、「ア」の一行と（２）（３）は削除してしまっても良いのかも知れません。
※手続に関して以下の記載があります。
（１）現在お使いの旧スプリアス規格（不明なものも含みます）の無線機器であって、新スプリアス規格に合致する（現在の無線設備規則に合致）場合には、お近くの総合通信局に確認届出書の提出が必要です。「現在お使いの」とあることから、無線局の開設や送信機の増設ではダメのような記述を どこかで読んだ気がするのですが、見つけられませんでした。 経過措置の対象となる無線機を中古で購入して 開局したり増設する事の可否は不明です。ご留意下さい。
経過措置の詳細はこちら↓
「無線設備のスプリアス発射の強度の許容値（総務省ＨＰ）」
ＰＬＣ通信ケーブルとＲＳ２３２Ｃの信号線
ＵＳＢからシリアル(ＴＴＬ／ＣＭＯＳレベル)へ変換するＣＨ３４０Ｇで試してみました。
レベルコンバーターにはＡＤＭ３２０２を使いました。
ＴＸＤ・ＲＸＤ・ＧＮＤは必須ですが、他の６本すべての信号が必要では無いようです。
| ソフト名 | 他に必要な信号 |
| FXGPWIN | RTS、CTS |
| GX Developer 8 | 無し |
| KV BUILDER 4.70 | CTS |
＜注１＞動作確認は「プログラム・コメントの読み出し」と「モニタ」のみ行いました。「ＲＵＮ中書き込み」などの複雑な処理はさせておりません。
＜注２＞
ＦＸシリーズやＡシリーズ等はＲＳ４２２への変換が必要です。
様々な接続ケーブルがありますが、ウチでは ＦＸ-２３２ＡＷＣ と ＦＸ-４２２ＣＡＢ０ を使っています。
FXGPWIN は RTS/CTS が必要でしたが、GX Developer 8 は基本の3本線だけで読出・モニタができました。
ＫＶの二桁シリーズは ＯＰ-２６４８６ と ＯＰ-２６４８７ で接続します。
ＫＶ-７００以降のＫＶ(数字四桁シリーズ)はＵＳＢでＯＫです。
ＯＰ-２６４８６ は分解すると3.9kΩの抵抗が２本入っています。こんなものに数千円も出すのは残念ですし ケーブルは硬くて長すぎるので、同等品を作って使っています。
Ｄサブ9ピン(メス)の2番から8番まで7本が結線されていますが、基本の3本線と CTS で読出・モニタできました。まだ試してませんが、抵抗無しでいけるのかも？ そうするとケーブルも安価な６極４芯で可？
| Ｄｓｕｂ９ピン （メス） |
ＲＪ-２５（６極６芯） | |
| ２ |
→ |
|
| ３ |
→ |
|
| ４ ＤＴＲ（３．９ｋΩ） | → | １ |
| ５ |
→ |
|
| ６ ＤＳＲ | → | ６ |
| ７ ＲＴＳ（３．９ｋΩ） ８ |
┬→ ┘ |
|
なお、KV Studio Ver5 は ＴＸＤ・ＲＸＤ・ＧＮＤ・ＲＴＳ・ＣＴＳでは、読出し開始後 数％のところで通信エラーが出ました。ＤＳＲとＤＴＲの どちらか 又は 両方 が必要みたいです。
ＵＳＢシリアル変換ケーブルは沢山出回っていますが、アマゾンなどの通販サイトでは ＴＴＬレベルの物が混在していたり 一部の信号線しか接続されていなかったりで、期待通りに動作するかは品物が到着するまで分からないー なんてクチコミも見られます。 だったら自分で作れば確実！部品代も数百円です。今回は在り合わせの材料で試してみました。冷蔵庫にある残り物で作った・・・みたいな。
＜おまけ＞ 石がとれた…
ハードオフで１１０円で購入したバーコードリーダー。
Ｄサブ９ピンのコネクタ目当てで購入しました。
分解したら案の定、コンバータがあったので摘出。
信号はＲＸＤ・ＴＸＤ・ＲＴＳ・ＣＴＳの4本でした。
ＩＣＬ３２３２ＥというＩＣでした。
必要なコンデンサも一緒に確保です。
ＡＤＭ３２０２とピンコンパチで、ＴとＲが２個づつです。
（←ＩＣの向き、実装時↑と逆だった・・・）
＜購入していたら＞
・コネクタ：６０円
・シェル ：５０円
・ＩＣ ：５０円
良いパーツが沢山使われていたので、部品代は元が取れました。
分解・摘出の工賃は・・・プライスレスです。
連枝(れんり)
ＰＩＣマイコンをシーケンサーのラダー回路図でプログラミングできるソフトです。
開発元は川原強電子研究所、現在はＣＡＨ（Computer Aided Human）が引き継いでいます。
・連枝ダウンロード(ＣＡＨ)
・連枝8.10ダウンロード(ベクター)
PIC16F84Aでは無料で使えるので、過去にいじっていた時がありました。
最近 必要になった為、昔の機材を掘り起こしました。以下 備忘録。
＜参考サイト＞
・趣味の電子工作
・電子工作の実験室
＜ピンアサイン＞
| OSC1/CLKIN | 発振X'tal入力／外部クロック入力 |
| OSC2/CLKOUT | 発振X'tal出力／クロック出力の場合にはOSC1の1/4の周波数 |
| MCLR(inv) | マスターリセット入力／Ｌレベルでリセット状態 |
| RA0 - RA3 | 入出力ポート |
| RA4/T0CKI | 入出力ポート／タイマー(TMR0)のクロックパルス入力 |
| RB0/INT | 入出力ポート／外部割り込み信号入力ポート |
| RB1 - RB7 | 入出力ポート |
| VSS | 接地 |
| VDD | 電源入力（+2.0V ～ +5.5V) |
Ｃ１６０/Ｃ４６０合法化(受信専用機)改造
スプリアスとか技適とかで、送信できる状態の古い無線機を所持していると違法になる世知辛い時勢になりました。
ハードウェア的に発報できないよう改造すればＯＫということで、受信機として合法的に持ち歩けるように改造しました。
ＪＡＲＤの基本保証・スプリアス確認保証を受ける事で合法使用も可能です。申請に際して
総務省のほかＪＡＲＤへの手続が発生し、時間と手間が増え 別途費用も掛かります。
分解してタクトスイッチの配線を探します。
黄色のパターンが「ＦＵＮＣ」キー、橙色が「ＰＴＴ」です。
ＰＴＴスイッチを取り外そうとしましたが 狭すぎるので諦め、ファンクションキーとして使えるようにしました。
ＰＴＴのパターンを途中でカットして、ＦＵＮＣのパターンの至近部分で銅箔を剥き出しにします。
ハンダのヤニがべっとり付いていたので無水アルコールで拭いて
髪の毛くらいの太さの銅線で繋ぎ、
テープで保護します。
ＰＴＴスイッチ同様に外部マイク端子も撤去が困難だったため、ハンダで完全に塞ぎ 物理的に使用不可とします。
取扱説明書を見ないと分からない機能設定が沢山あるので、表にまとめてみました。
これで、往年の名機は受信機として復活です。
ＰＴＴがファンクションキーになったので、大きく押しやすくなりました。アイコムのＩＣ－Ｒ６と似た感触です。
可能であればＦＵＮＣをスケルチオープンにしたかったのですが、配線が基板を跨いで複雑になるため断念しました。
Ｃ１６０はエアバンド、Ｃ４６０は消防署活系や防災行政無線の傍受に使用できます。
対応可能PLC
＜2025/07/27 追記＞「GX Works2」を導入しました。対応機種は→三菱FAQページ
--------------------------------------------------------------------------------
現在所有の機材にて対応可能なPLCとタッチパネルです。
VT-7SR一台、KV-700二台と拡張I/Oユニット数台、FX0-14MT,20MR各一台 などを在庫してます。
各種プログラミングソフトの起動と、RS422変換器・ケーブル類を接続して通信出来る事を確認しました。
古いけど、だからこそ修理に必要です！
FXGPWIN ・FX0/FX0S ・FX0N ・FX1 ・FX2(V2.3以前) ・FX2/FX2C ・FX2N GX Developer 8 ・FX0/FX0S ・FX0N ・FX1 ・FX1S ・FX1N/FX1NC ・FX2/FX2C ・FX2N/FX2NC ・ACPUシリーズ ・QnACPUシリーズ ・QCPU(Aモード/Qモード) ・モーションコントローラ(SCPU) LADDER BUILDER for KZ-A ・KZ-A500 LADDER BUILDER for KZ ・KZ10(16)A/D ・KZ24(40)A/D ・KZ350/300 ・KZ10 ・KZ16 ・KZ24 ・KZ40/80 KV BUILDER 4.70 ・KZ-350/300 ・KV-P16 ・KV-10(16)A/D ・KV-24(40)A/D ・KV-700 ・KV-700+M KV Studio Ver5 ・KV-P16 ・KV-10(16) ・KV-24(40) ・KV-700 ・KV-700+M ・KV-1000 ・KV-3000 ・KV-5000 VT STUDIO Ver.2 ・VT3 シリーズ ・VT2 シリーズ VT BUILDER Ver.5 ・VT-10T ・VT-10S ・VT-7SR ・VT-7S ・VT-5S ・VT-5M ・VT-10T+16M ・VT-10S+16M ・VT-7S+16M
バネ指手術
２０２３年３月某日 左手の親指を曲げ伸ばす際にクリック感が発生。翌日には激痛が伴い始める。数日の我慢の後に受診、母指関節に注射して痛みは解消した。
３月末 原因となった会社(※社会福祉法人ではない)を退職。個人で仕事を請けつつ経過観察。７月末頃 違和感発生、８月中旬
再発。心の準備と日程調整をして９月２７日手術。
局所麻酔の注射が予想外に痛かった。施術時間は１５分くらいだったろうか。腕の付け根と手首の二箇所を止血していて、手の平から指先までがジンジンと辛かった。麻酔が効いていても腱鞘の切開時は鈍痛あり。
術後３０分ほどで病院を退出し帰途に付く。麻酔が抜けるまでに２時間くらいだったと思うが、この間 痛みと気分の悪さが周期的に来た。「車の運転は危険」と事前に指示された通り電車にしてよかった。
日帰り手術は経済的負担が少ないが 家族のいる人向けだと思う。食料の買い出し・食事の準備や片付け・布団の上げ下ろし等 片手では厳しい。過去に手術を経験した時は
術後一週間の入院があったので特に困らなかった。
バネ指は痛いので動かせる範囲が狭くなり 徐々に可動範囲が減少して固まってきます。今回の日帰り手術は３割負担で１万円弱でした。ネットで調べるとストレッチだとかイソフラボンの摂取で軽減する等の記事が見つかりますが、それはホルモンバランスの変化によるバネ指症状のようです。 腱鞘炎など関節周りの炎症が起因のバネ指は、お医者さんに診てもらい適切な治療を受けることをお勧めします。
体を壊すような働かせ方をする会社役員と投資家連中… バネ指なんかツバ付けとけば治るくらいに軽んじた職員…、みんな お天道様に焼かれてしまえ！
＜10/5 追記＞
加入している生命保険の内容から給付金が受けられるようなので、オンラインで申請してみました。治療費がカバーできると良いなぁ。
＜10/14 追記＞
生命保険会社から手術の給付金がおりました。治療費と交通費を差し引いて、すこし手元に残りました。痛みと不自由さはプライスレスでしたが・・・
＜12/ 7 追記＞
経過は良好で 完治の診断を頂きました。
2021/12/23

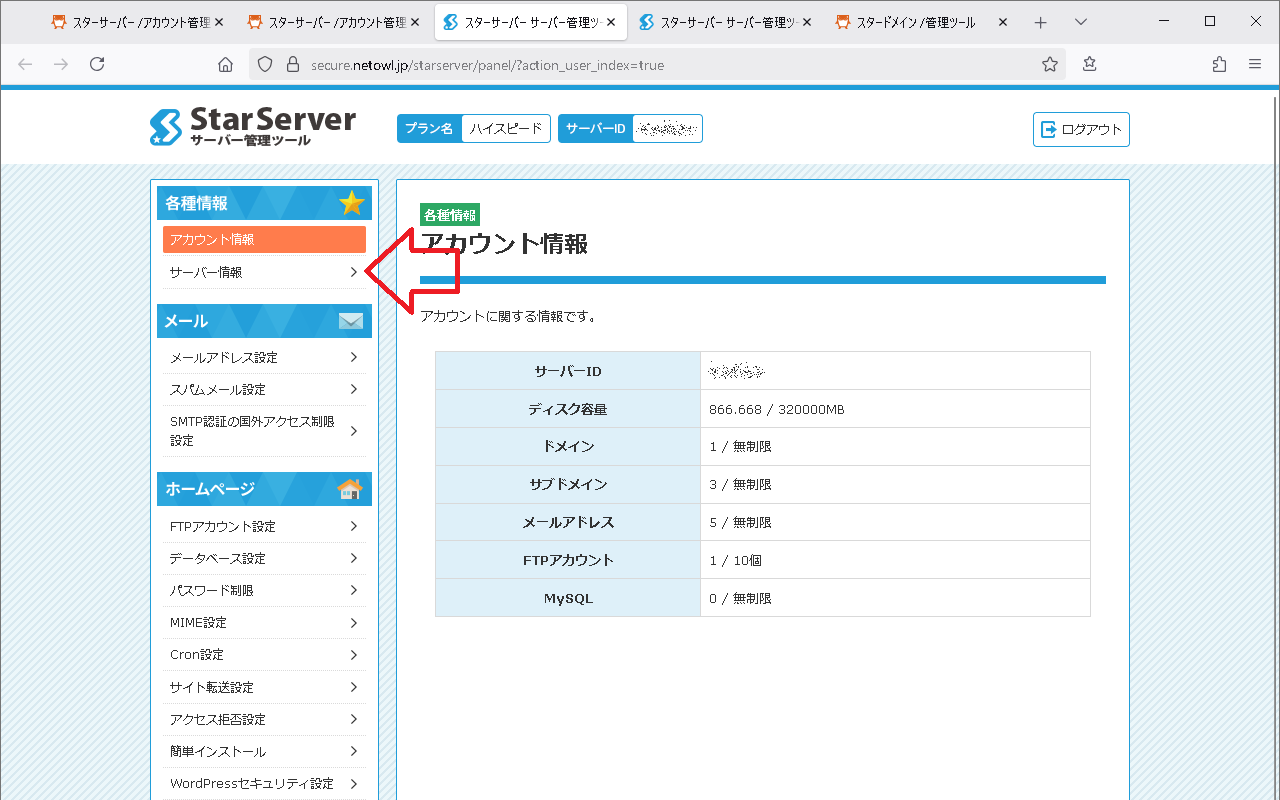

official.jp のサブドメインが取れるということで、いろいろ探ってみた。
三文字以上という条件の下で、分かり易いの・・・
「the」になりました。
